Medidas a 15 cm
Todas tomadas de los STL. El modelo se diseñó a 8 cm y se escaló parejo ×1.875, así que también crecen las profundidades.
- Cubo150 × 150 mm y 155.6 mm de alto con la base. Paredes de 5.6 mm y calados de 1.5 mm de profundidad.
- LetrasTipografía Bahnschrift Bold, la misma en la frase, la firma y el techo. Frase y firma al tamaño del monumento, con letras de 4.35 mm: el trazo más fino mide 0.85 mm, medido cortando la placa, por encima del mínimo de 0.8 mm para pico de 0.4. Techo: letras de 9.9 a 11 mm con trazo de 1.9 a 2.2 mm.
- Logo49.5 mm de ancho, trazos de 2.6 mm o más y cortes de 1.5 a 1.9 mm. Líneas del halving de 1.5 mm de ancho.
- PiezasCuerpo 150 × 144.4 × 144.4 mm. Cara de la frase 150 × 144.4 mm y techo 150 × 150 mm, placas de 5.6 mm (7.1 mm en relieve). Base 135 × 135 × 5.6 mm. Las cuatro son mallas cerradas y suman exactamente el volumen del cubo entero.
- PuentesLos únicos tramos en el aire son los techitos de las líneas del halving en las paredes del cuerpo, de 1.5 mm de ancho.
- ArmadoLa cara de la frase tapa todo el fondo y el techo tapa toda la parte de arriba, así que las paredes del cuerpo terminan 5.6 mm antes. La base va centrada debajo del piso, metida 7.5 mm de cada borde. Uniones planas, para pegar.
Mínimos tomados de la guía de tamaño de texto por boquilla y la guía de diseño de Formlabs.
Fidelidad con el monumento
La cara del modelo está deformada en perspectiva para que sus cuatro esquinas caigan justo sobre las del monumento en un frame del video. Deslizá para pasar de uno al otro, o mirá el contorno: las líneas naranjas son los calados del modelo dibujados sobre el video.
Cara del logo
ModeloMonumento
- La espiral de halving y el tamaño del logo coinciden.
- La posición exacta del logo y de la junta vertical cambia unos milímetros entre planos del propio video (no es consistente consigo mismo), así que no se movieron.

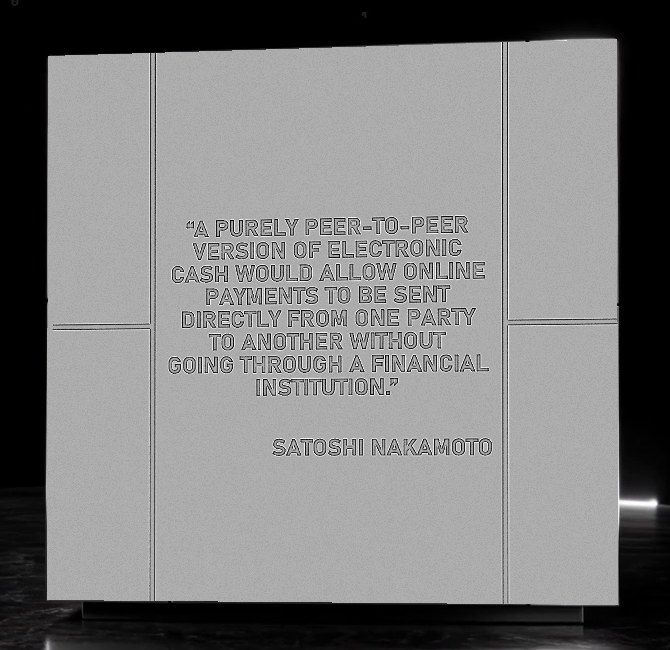

Cara de la frase
ModeloMonumento
- Igual que en el monumento: dos franjas laterales con su corte horizontal, la frase en el panel del medio al tamaño del original y terminada en punto, y la firma alineada a la derecha.
- En el video las franjas no son simétricas, pero el video está hecho con IA, así que en el modelo quedaron iguales a los dos lados y la frase centrada, como corresponde a una escultura real.
Versión anterior: 8 cm en una sola pieza
La primera versión, a 8 cm y en una pieza. A ese tamaño la frase del whitepaper queda con trazo de 0.45 mm, por debajo del mínimo para pico de 0.4, así que solo sirve para resina o boquilla 0.2.
